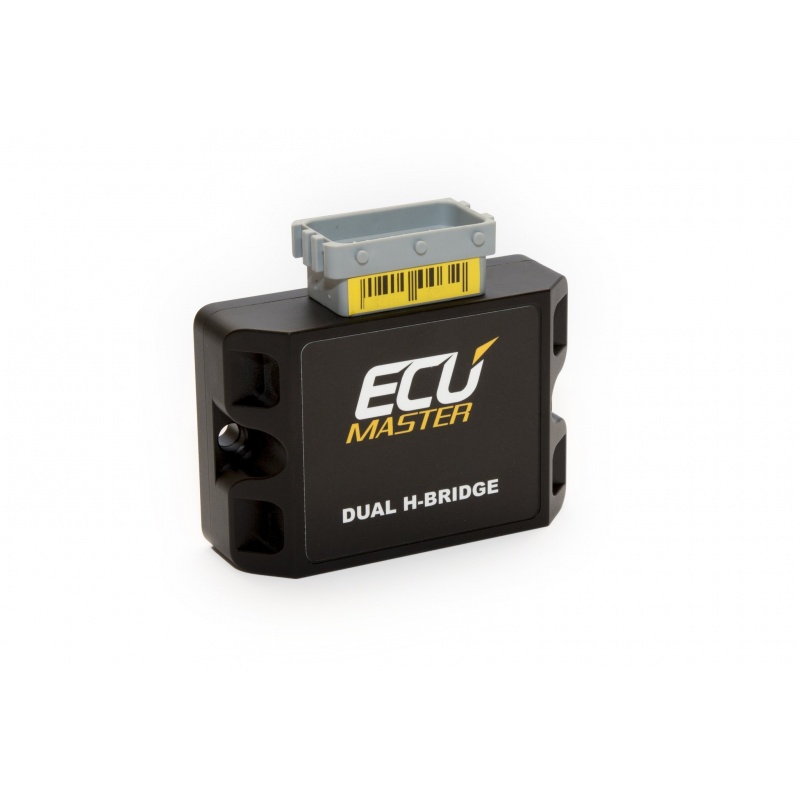

ECUMaster Dual H-Bridge

Módulo controlador bidireccional de motores DC por CAN Bus

El ECUMaster Dual H-Bridge es un módulo de control de alta corriente diseñado para accionar motores DC, actuadores electrónicos y mariposas drive-by-wire desde una ECU aftermarket o sistema CAN Bus. Permite controlar dirección, velocidad y posición con precisión mediante PWM o mensajes CAN, ideal para aplicaciones motorsport avanzadas.

Integra dos H-Bridge independientes de 10 A continuos (30 A peak) con protección electrónica contra sobrecorriente y cortocircuitos, ofreciendo una solución robusta y confiable para sistemas electrónicos exigentes.

⚙️ Características principales

🔧 2 canales H-Bridge independientes
⚡ Corriente: 10 A continua / 30 A peak por canal
🔌 Control directo o vía CAN Bus
📡 4 entradas analógicas (0–5 V) o digitales PWM
🔄 Control bidireccional de motores DC
🎛️ Modulación PWM de precisión 12-bit
🔋 Compatible con sistemas 12 V y 24 V (6–28 V)
🛡️ Protección contra cortocircuito y sobrecorriente
🧊 Carcasa CNC de aluminio para disipación térmica óptima
🔄 Firmware actualizable vía CAN

🚀 Aplicaciones motorsport típicas

🏁 Control de ITBs electrónicos (BMW, motorsport)
🎛️ Actuadores de válvulas variables
🌀 Control de mariposas DBW auxiliares
🧲 Bombas eléctricas reversibles
🚪 Ventanas eléctricas / actuadores lineales
🔐 Sistemas de bloqueo eléctrico
⚙️ Expansión de salidas de alta corriente para ECUs standalone

Especialmente útil con:

✔ ECUMaster Black
✔ EMU Classic
✔ PMU16 / PMU24
✔ ADU + CAN expansion systems

🧠 Ventajas en electrónica performance

📡 Control por CAN completamente configurable
⚡ Manejo de cargas de alta corriente sin relés externos
🎯 Control preciso de posición y velocidad
🔄 Permite inversión de giro del motor
🧩 Funciona como módulo expansor de salidas ECU
🔧 Integración directa en arneses motorsport

🏎️ Ideal para proyectos avanzados

Recomendado para:

✔ Vehículos con ITBs electrónicos independientes
✔ Sistemas DBW custom
✔ Control de actuadores aerodinámicos activos
✔ Bombas eléctricas reversibles
✔ Proyectos time attack / rally / trackday
✔ Integraciones CAN complejas

📦 Contenido del kit

📦 Módulo ECUMaster Dual H-Bridge
🔌 Conector multipin de 24 posiciones con terminales
