RAMAL ECUMASTER BLACK CRIMPEADO

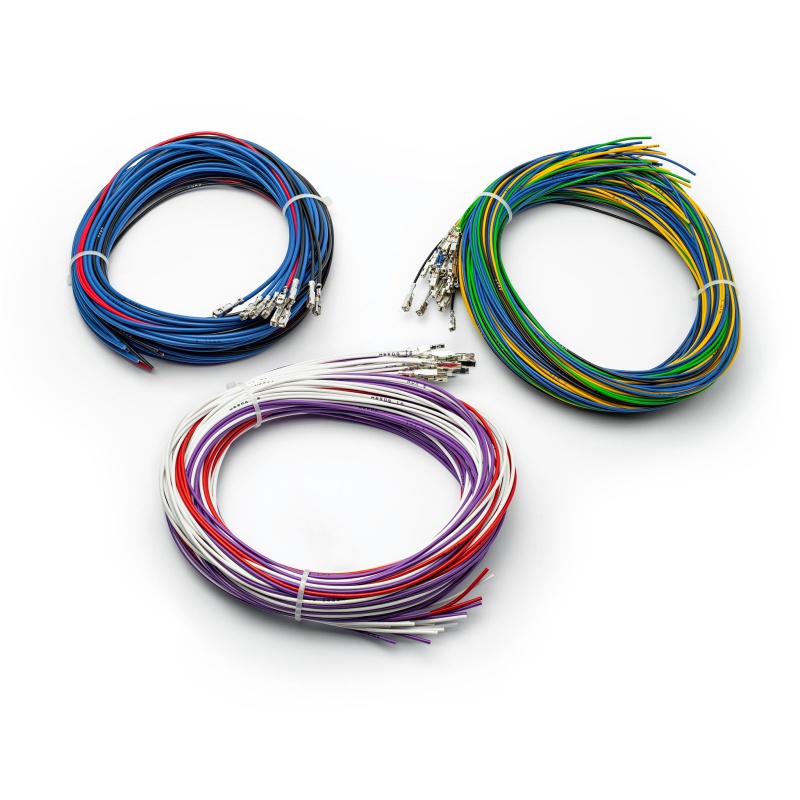

🔥 RAMAL UNIVERSAL PRE-CABLEADO ECUMASTER EMU BLACK – 3 METROS

¿Estás realizando una instalación completa de una ECUMASTER EMU BLACK? Este ramal universal pre-crimpado es la solución profesional para construir una instalación eléctrica limpia, ordenada y confiable desde cero.

⚡ PRE-CRIMPADO Y LISTO PARA EMU BLACK

Todos los terminales vienen pre-crimpados para conexión directa a la ECU, eliminando uno de los trabajos más delicados de una instalación: el crimpado correcto de los terminales.

Además, cada cable viene identificado y diferenciado por colores, facilitando enormemente el armado, diagnóstico y futuras modificaciones del sistema eléctrico.

📏 3 METROS DE LONGITUD

Su longitud de 3 metros entrega libertad suficiente para diseñar el ramal según la ubicación de la ECU, sensores, inyectores, bobinas, relés y actuadores del vehículo.

Ideal para swap de motores, vehículos de competición, proyectos turbo, aspirados de alto rendimiento y conversiones completas a ECU programable.

🏁 CABLEADO COMPLETO PARA GESTIÓN DE MOTOR

El ramal incorpora líneas dedicadas para las principales funciones de la EMU BLACK:

🔵 Señales y comunicación

• Trigger / posición de cigüeñal

• CAM1 y CAM2

• VSS – velocidad del vehículo

• CAN HIGH / CAN LOW

• Entradas de interruptores SW1, SW2 y SW3

• Entradas adicionales de señal

🟡 Sensores y entradas analógicas

• CLT – temperatura refrigerante

• IAT – temperatura de aire

• TPS – posición de acelerador

• AIN1 a AIN6

🟣 Inyección

• INJ1 a INJ8

• Permite cableado de hasta 8 canales de inyección

🔵 Encendido

• COIL1 a COIL6

• Hasta 6 canales de control de bobinas

⚪ Salidas auxiliares

• AUX1 a AUX6

• BRIDGE 1A / 1B

• BRIDGE 2A / 2B

🟢 Control y funciones adicionales

• Boost / solenoides

• Wideband heater

• Wideband reference/control

• Otras funciones configurables de la EMU BLACK

🔴 Alimentaciones

• 12V

• Salidas de referencia 5V

⚫ Tierras dedicadas

• GND

• PGND de mayor sección para tierras de potencia

🔧 CABLE AUTOMOTRIZ DE DISTINTAS SECCIONES

El ramal utiliza cables FLRY-B de 0,50 / 0,75 / 1,00 mm² y cables LGY de 1,00 mm² para las líneas de bobinas, utilizando diferentes secciones según la función eléctrica de cada circuito.

Esto permite desarrollar un ramal mucho más profesional que una instalación realizada con cableado genérico sin identificación.

✅ Ventajas principales

• 🔥 Diseñado específicamente para ECUMASTER EMU BLACK

• ⚡ Terminales ECU pre-crimpados

• 🏷️ Cables identificados

• 🌈 Diferentes colores según función

• 📏 3 metros de longitud

• 💉 Cableado para hasta 8 inyectores

• ⚡ Cableado para hasta 6 bobinas

• 📡 Líneas CAN BUS

• 🎛️ Entradas analógicas y digitales

• 🔧 Salidas auxiliares y control de actuadores

• 🏁 Ideal para instalaciones profesionales y motorsport

⚠️ IMPORTANTE: Los conectores externos para sensores, inyectores, bobinas y actuadores no están incluidos. El producto corresponde al ramal universal pre-crimpado para desarrollar una instalación personalizada.

🏎️ Construye tu instalación EMU BLACK desde cero, pero hazlo correctamente.

Un buen proyecto no depende solamente de la ECU: un cableado confiable es la base de una electrónica de motor confiable.

🔥 ECUMASTER EMU BLACK Universal Pre-Crimped Harness – la base profesional para tu proyecto.
